D-ILA投影機
標準型號具有高對比度和
出色的色彩還原，
可實現8K高畫質
“第二代”
“Frame Adapt HDR”※1
“Frame Adapt HDR”功能使用獨特的演演算法即時分析每個場景或
幀的 HDR10 內容的峰值亮度，並
自動即時調整到投影儀圖像投影的最佳動態範圍。
在第二代Frame Adapt HDR中，利用了多年來積累的HDR圖像處理技術，
通過根據場景和幀從根本上回顧色調映射演算法，對
色調曲線本身進行了優化，實現了在高亮度區域吹音較少的HDR圖像。
此外，它還改進了其專有的色調曲線選擇演算法，以
生成更明亮、更豐富多彩和更動態範圍的 HDR 圖像。
*1：相容 v3.00 或更高版本的軟體。
光源調節步數增加到
101 步※1
在我們專有的鐳射光源技術“BLU-Escent”中，實現了高亮度和長壽命，光源調節步驟已從傳統的 3 步擴展到 101 步，從 0 到 100 步。
可以更精細地設置亮度，例如根據使用環境調整螢幕上的亮度。
*1：相容 v3.00 或更高版本的軟體。
USB備份※1
可以將主機功能表上的設置值保存並寫回市售的USB記憶體中。
您可以使用它來保存安裝人員或專家所做的調整，或將當前設置恢復為保存的設置。
*1：相容 v3.00 或更高版本的軟體。
主要特點
8K/4K技術
8K 解析度，8K60p/4K120p 輸入和我們專有的 8K/e-shiftX 技術
4K 原生和「e-shift 技術」可實現 8K 高畫質
4K 120p 輸入，可流暢顯示
快速移動
由於支援 4K120p 輸入，因此更容易看到快速移動，並且對於在大螢幕上顯示
高幀率遊戲內容非常有效。
此外，「低延遲模式」降低了PC信號和遊戲顯示的延遲，提高了
對使用者快速操作的回應。
在
8K視頻中描繪所有資訊
所需的全玻璃鏡頭
它配備了一個 65mm 光圈鏡頭，使用 17 組 15 個全玻璃元件。它實現了高解析度圖像，這些圖像一直聚焦到螢幕的週邊。
先進的 4K D-ILA
設備提供流暢、
高清的視頻表達
為了投射高解析度圖像，必須擁有良好的成像設備和光學系統。
東芝的 4K D-ILA 器件通過使用垂直對準和扁平化技術抑制
光散射和衍射等異常光來實現高對比度。
窄間距圖元處理使得即使在大螢幕上也很難看到網格，從而使用4K原生實現
流暢和高清的視頻表達。
激光技術
激光光源“BLU-Escent”，可為 8K 圖像提供深度和深度
具有出色
亮度和耐用性的鐳射光源“BLU-Escent”
安裝在新投影機光源上的BLU-Escent鐳射光源已被許多專業應用（如
模擬器）採用，並具有良好的耐用性記錄。
這種“BLU-Escent”技術用於家庭影院投影機，以實現
高亮度和 20,000 小時的長壽命。
動態控制亮度的鐳射光源可以再現更接近人類感官的圖像。
最新的“BLU-Escent”封裝和“D-ILA”設備相結合，可實現精細
、流暢和強大的視頻表達。
具有多個激光晶元的鐳射光源，即使丟失一個晶元，也可以被另一個晶元取代，從而
延長壽命。
壓倒性的黑電平和高亮度，帶來
身臨其境的圖像
帶有 D-ILA 器件的光學引擎可實現 40,000：1 的高原生對比度。
此外，結合“動態光源控制”，實現了
驚人的∞（無限遠）：1的動態對比度。
激光
動態
控制中增加了新演算法
您可以通過調整
峰值亮度作為參考來觀看更多閃閃發光的圖像，而不是像在傳統模式下那樣調整整個螢幕的APL（平均亮度）。
特別是，在漆黑的黑暗中閃爍的星星和夜景被動態圖像再現。
此外，即使在峰值亮度較低的圖像中，您也可以欣賞具有對比度的圖像。
傳統演算法
新演算法
極致動態範圍
電影製作人模式™並支援最新的信號格式，包括 HDR10+
HDR（高動態範圍）顯著增強了視頻表現力
為了再現HDR內容的豐富圖像資訊，如擴展的亮度範圍、BT.2020等廣色域、
10位漸變，我們的D-ILA投影機是最佳選擇。 除了用於藍光和流媒體分發的“HDR10格式”外，還支援用於
廣播的“HLG（混合對數伽瑪）方法”，還支援支持
動態元數據的最新“HDR10+格式”。
支援兩種
類型的動態色調映射
HDR10+的效果
HDR10 是 HDR 播放的基本標準，它只有兩種類型的資訊：MaxCLL（表示
內容的最大亮度）和 MaxFALL（表示平均最大亮度）。
在HDR10+中，每個場景的亮度資訊都作為元數據嵌入到內容中，因此可以根據
場景進行色調映射，並且可以忠實地再現創作者想要的HDR圖像。
“HDR10”僅是靜態元數據。 由於有一條元數據固定在一條內容上，因此某些場景可能太亮或太暗。 “HDR10+”具有每個場景的峰值亮度資訊（動態元數據），因此可以根據場景控制最佳亮度，並且可以在最佳亮度下顯示內容。
安裝設置模式
為了享受適合每種環境的您最喜歡的投影圖像，它配備了“安裝設置模式”，可讓您集中管理與
安裝相關的設置。
與顯示 GUI 一樣，您可以調整 8 個專案：「鏡頭控制」、「
圖元調整」、「螢幕蒙版」、“變形開/關設置”、“
螢幕設置”、“安裝樣式”、“梯形校正”和“縱橫比”。
此外，記憶體中最多可以存儲 10 種設置模式，並且可以附加任何名稱。
可以立即調用註冊用於各種環境的記憶體。
安裝配置模式和記憶體 GUI
鏡頭移位
DLA-V90R具有100%垂直和43%水準的寬鏡頭移位範圍，
DLA-V80R/V70R具有80%垂直和34%的寬鏡頭移位範圍，擴大了安裝
的自由度。
此外，它還配備了2倍電動變焦和對焦鏡頭，
高性能電機使調整放大倍率和對焦變得容易。※5
*5：16：9投影
*5：投影時的 16：9 偏移範圍螢幕校正模式
通過選擇與您的螢幕特徵相匹配的模式，您可以將圖像校正為
自然和色彩平衡。
它與全球主要螢幕製造商的最新型號相容。※6
*6：有關主要螢幕和校正模式的比較表，請參閱螢幕校正模式相容性表。
無螢幕校正
帶螢幕校正數位梯形失真（梯形失真校正）
它配備了「數位梯形失真校正功能」，可
校正投影機傾斜和安裝時發生的梯形變形。※7
*7：僅支持垂直方向的梯形失真校正。
變形模式
當與市售變形鏡頭結合使用時，它支援寬高比為 2.35：1 的 CinemaScope，因此您可以欣賞強大的大螢幕圖像。
此外，還可以將 17：9 面板的寬度擴展到全尺寸。
<关闭> 16：9 螢幕
<开> 2.35：1 螢幕
使用變形鏡頭時
後進氣口和前排氣佈局
後進氣口和前排氣口布局靈活，適用於各種安裝。 在主體的底部，提供了與傳統天花板支架相容的腳點，並進行了防滑處理。
遙控
3D就緒
明亮、高品質的 D-ILA 3D 圖像
D-ILA 獨特的“同步表面驅動”和 3,000 lm 的高亮度可提供明亮生動的 3D 圖像。
由於採用3D標準，相容信號最高可達全高清，但您可以通過
內部電路上變頻來欣賞相當於4K的3D圖像。
3Dフォーマット
3Dフォーマットとして、
ブルーレイ3Dなどの「フレームパッキング」や、放送などに使われている「サイドバイサイド」、
「トップアンドボトム」などの様々なフォーマットに対応します。
3D視聴に関するご注意
- 要查看 3D 圖像，您需要一個 3D 同步發射器和 3D 眼鏡，它們單獨出售。 此外，您還需要 3D 視頻（市售光碟等）和 3D 相容播放設備或 3D 視頻輸出設備。
- 3D 的外觀存在個體差異。
- 如果您在觀看 3D 圖像時感覺不舒服，或者感到疲勞或不適，請停止觀看 3D。
- 至於3D圖像的觀看年齡，請以5~6歲左右為目標，當視覺功能完成發育時。
- 以3D方式觀看時，請仔細閱讀使用說明書中的「安全注意事項」。

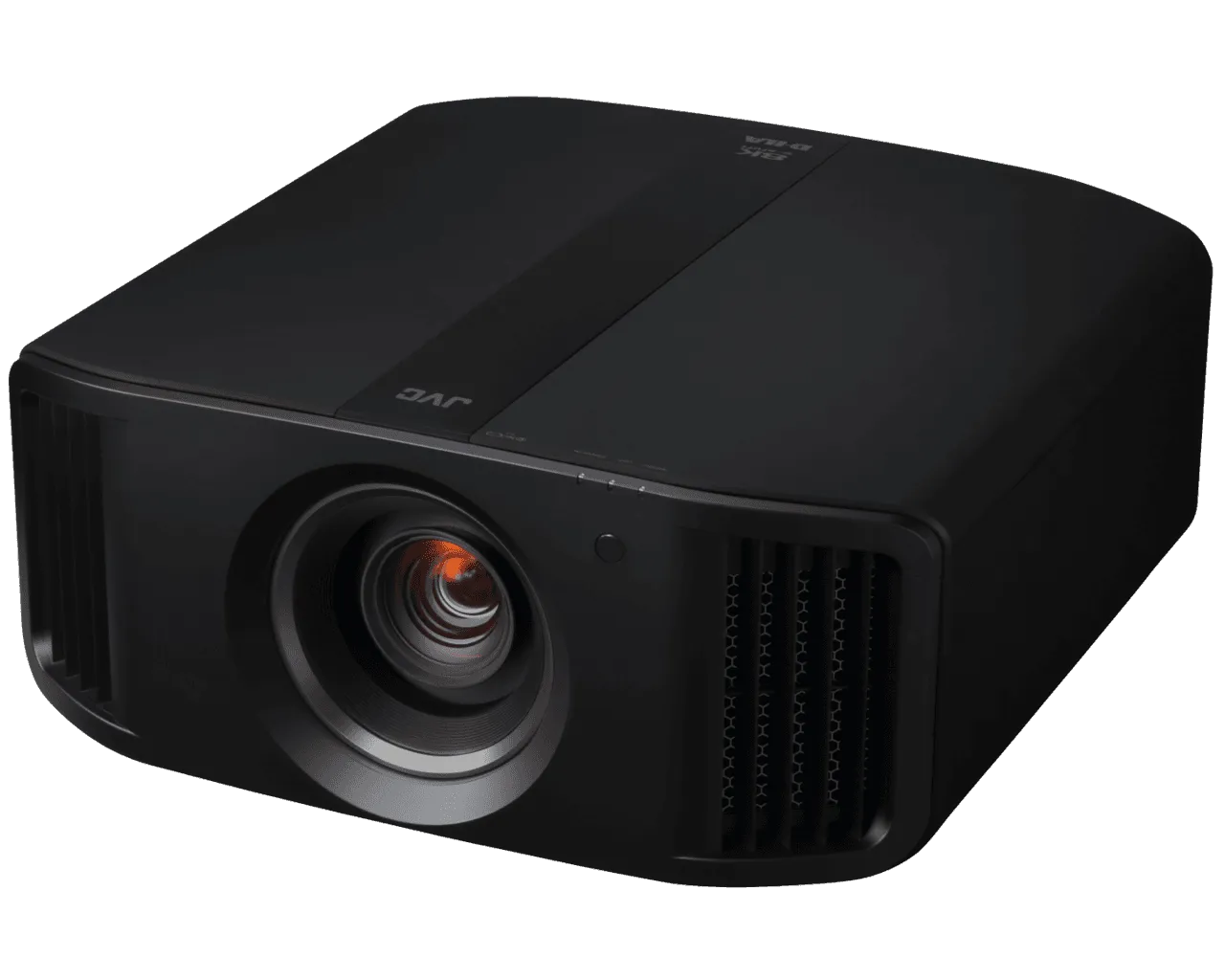

DLA-NZ7 - D-ILA 投影機
顯像元件
- D-ILA 顯像技術
- Yes
- 顯像元件形式
- 3 片式 0.69 吋 4K D-ILA 顯像元件
- 解析度
- 4096 x 2160
- 顯像元件數量
- 3
- 8K/e-shift (2向位移)
- Yes
- 顯示解析度
- 8192 x 4320
光源形式
- 雷射光源模組
- Yes
- 雷射光源種類
- BLU-Escent 雷射光源模組
- 雷射光源壽命 (標準模式下)
- 20,000 小時
畫面
- 亮度
- 2,200 流明
- 智能動態對比
- 無限大 : 1
- 全時真實對比
- 40,000 : 1
- 動態光源控制
- Yes
- 模式
- Mode 1 (弱), Mode 2 (強), Off
- 手動光圈調整
- Yes
- 手動光圈調整範圍
- -15 (最小光圈值) to 0 (最大光圈值)
- 100% REC-709 色域
- Yes
- 色階調深度
- 12 bit
- ISFccc 專業影像調校認證
- Yes
HDR
- HDR10
- Yes
- HDR10+
- Yes
- Frame Adapt HDR (動態逐幀HDR)
- Yes
- Theatre Optimizer (劇院優化調整)
- Yes
- HLG
- Yes
- Auto Tone Mapping(自動色調映射)
- Yes
- 元數據資料顯示
- Yes
- 元數據資料
- MaxCLL and MaxFALL mastering data
- HDR Picture Modes
- BT.709 / BT.2020 / DCI / HDR
鏡頭
- 鏡頭縮放
- 2 倍縮放
- 投射比
- 1.43-2.92:1
- 鏡頭直徑
- 65 mm
- 鏡頭材質
- 全玻璃鏡片
- 鏡頭組成
- 直徑65 mm 全鋁合金鏡筒，15群17片內含2片ED低色散全玻璃鏡片鏡頭
- 鏡頭位移
- Yes
- 水平位移
- ± 34 %
- 垂直位移
- ± 80 %
- 電動縮放
- Yes
- 電動位移
- Yes
- 電動對焦
- Yes
- 投影尺寸(建議值)
- 60 - 200 吋
- 鏡頭記憶功能
- Yes
- 鏡頭記憶組數
- 10
- 手動鏡頭蓋
- Yes
HDMI 輸入端子
- HDMI 輸入端子組數
- 2 組 HDMI 2.1
- HDMI 輸入頻寬
- 48 Gbps
- HDCP 版本
- 2.3
- 8K60P 訊號輸入
- Yes
- 4K120p 訊號輸入
- Yes
- 4K60P 訊號輸入
- Yes
- 輸入訊號規格
- 480p, 576p, 720p 60/50, 1080i 60/ 50, 1080p 120/ 100/ 60/ 50/ 30/ 25/ 24, 3840 x 2160p 120/ 100/ 60/ 50/ 30/ 25/ 24, 4096 x 2160p 120/ 100/ 60/ 50/ 30/ 25/ 24, 7680 x 4320p 60/ 50/ 30/25 /24
- 輸入訊號規格(電腦端)
- VGA / SVGA / XGA / WXGA / WXGA+ / SXGA / WSXGA+ / UXGA / WUXGA / WQHD (60) / WQHD (120)
- 輸入電平調整
- Auto / Standard (16-235) / Enhanced (0-255) / Super White (16-255)
- 色域
- Auto/ YCbCr444 / YCbCr422 / RGB
- EDID 模式
- A 和 B (舊版外接訊源可以使用 EDID 模式 B )

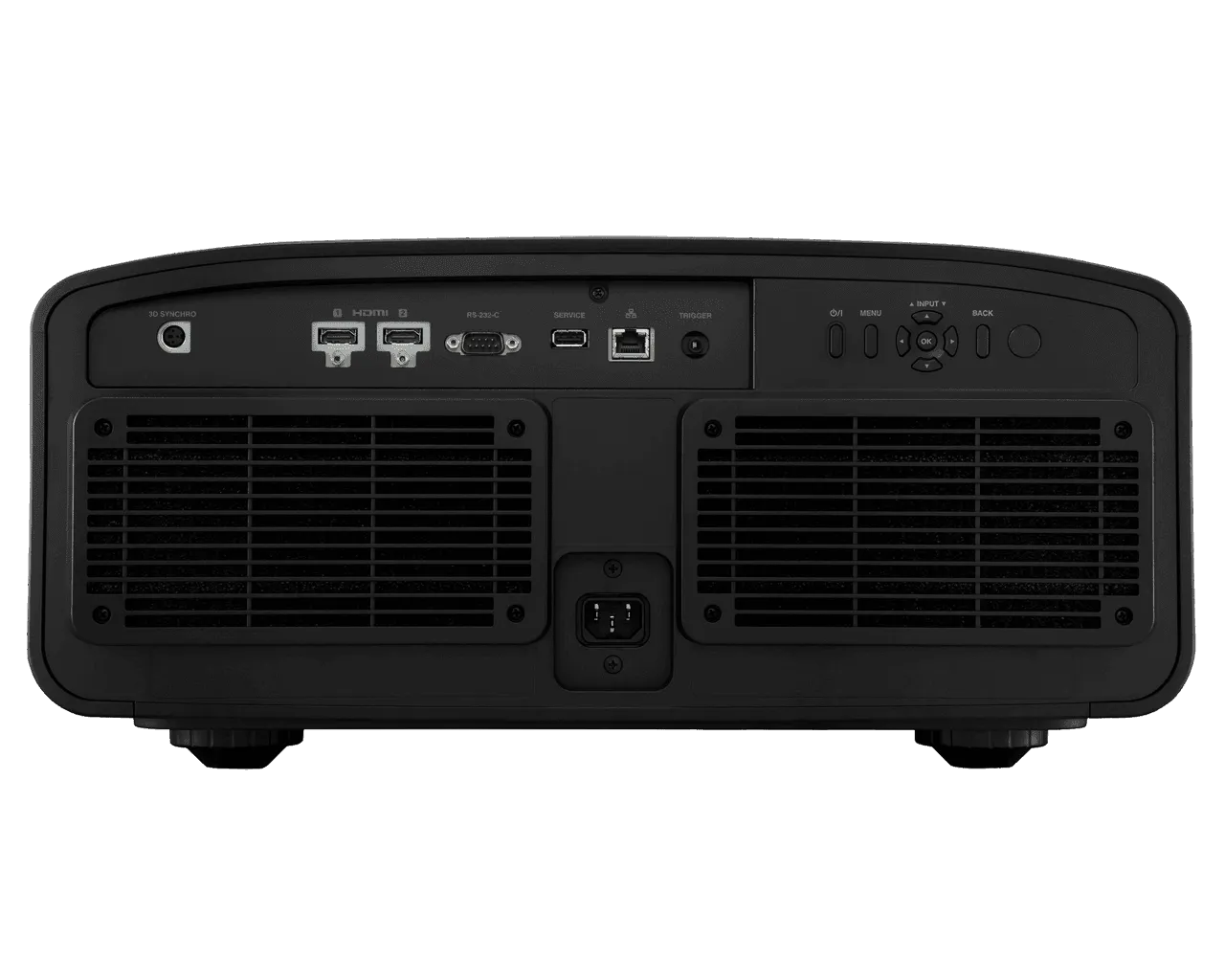

輸出端子
- 連動觸發端子
- Yes
- 連接座形式
- Mini-Jack (3,5mm)
- 電源
- DC 12V / 100mA
- 3D 訊號同步端子
- Yes
- 連接座形式
- Mini DIN 3-pin
- LAN 控制端子
- Yes
- 連接座形式
- RJ45
- RS-232 控制端子
- Yes
- 連接座形式
- D-sub 9-pin
- 服務端子
- Yes
- 連接座形式
- USB (Type A) 韌體昇級專用
3D
- 3D 播放功能
- Yes
- 支援 3D 播放形式
- Frame Packing, Side-by-Side, Top & Bottom
- Frame Packing 播放解析度
- 720p 60/50, 1080p 24
- Side-by-Side 播放解析度
- 720p 60/50, 1080p 60/50/24, 1080i 60/50
- Top & Bottom 播放解析度
- 720p 60/50, 1080p/24
- 3D 發射器 (選購)
- Yes, PK-EM2
- 3D 快門眼鏡 (選購)
- Yes, PK-AG3
畫面設定
- 畫質模式
- Natural, Cinema, Film, HDR10+, Frame Adapt HDR, HDR10, HLG, Pan_PQ, 6modes
- 色溫(模擬)
- Xenon 1, Xenon 2, 5500K, 6500K, 7500K, 9300K, High Bright, HDR10+, HDR10, HLG, Custom 1, Custom 2
- Gamma 色階處理深度
- 12 bit
- Gamma 調整
- HDR (Auto), HDR(PQ), HDR(HLG), 2.2, 2.4, 2.6, Cinema 1, Cinema 2, Film 1, Film 2, Pana_PQ, 3 Custom modes
- Color Management (色彩管理系統)
- 6 色軸 CMS調整
- MPC(多重畫素演算法)
- Yes
- Low Latency Mode(低延遲模式)
- Yes
- Clear Motion Drive(CMD倍速驅動)
- Yes
- Motion Enhance(動態增強)
- Yes
- Auto Calibration(自動校色)
- Yes
- Optional Probe needed
- Yes
- Installation Mode(設置模式)
- Yes
- Number of presets(預設組數)
- 10 組
- Included settings(設置模式內容)
- 電動對焦、縮放、位移，畫素調整，畫面遮蓋，變形鏡頭寬銀幕，銀幕調整模式設定，垂直梯修以及枕狀變形修正，10 組鏡頭記憶模式及環境調整模式
- Anamorphic Modes(變形鏡頭寬螢幕)
- 4 組 (A, B, C, D)
- Control4 SDDP 支援Control4控制
- Yes
電源及裝設環境需求
- 電源
- AC100-240V, 50/60Hz
- 消耗功率(開機)
- 420W
- 消耗功率(待機)
- Eco Mode(省電模式下) 0.20W
- Network Standby(聯網待機消耗功率)
- 1.21W (LAN), 0.94W (RS-232C), 1.22W (LAN + RS232C)
- Switchover time(待機轉聯網待機時間)
- 大約 15 分鐘. (從待機狀態轉至聯網待機狀態; 預設值)
- 風扇噪音
- 24 dB
- 省電模式
- Yes
- 待機計時
- Yes
- 操作溫度
- 5°C to 35°C
- 操作濕度
- 20% to 80%
- 裝設角度
- 水平 +/- 5 度 / 垂直 +/- 10 度
- 裝設海拔高度
- 海拔 2,000 m以內
包裝內容物
- 遙控器
- Yes, RM-MH27
- 快速使用者指南
- Yes
- 電源線
- Yes
- 電池
- Yes, 2 x AAA-size 電池
尺寸 & 重量
- 機體尺寸 (WxHxD)
- 500 x 234 x 505 (mm)
- 機體重量
- 22.5 Kg
- 外箱尺寸 (WxHxD)
- 640 x 415 x 665 (mm)
- 外箱重量
- 27.9 Kg
- 免責條款
- 網頁資料為模擬畫面，機體及外箱尺寸重量為約略值，設計及規格改變不另行通知
